Kassationskriterier for AGON kæder.
Kæder skal efterses ved hver anvendelse, dette er anhuggerens ansvar. Alle Kæder skal endvidere gennemgå et årligt eftersyn. Efter eftersyn, skal der anføres ny datomærkning på den mærkebrikken, eller denne skal mærkes med årsfarve og resultatet skal journalføres.
AGON krav, visuel og funktionstest
Gældende lovgivning fastlægger minimumkrav for kontrol og eftersyn af løftekæder. I det efterfølgende er beskrevet procedure for kontrol hver 12. måned. Det skal understreges, kontrol af kæder skal oftere end hver 12. måned såfremt:
Kæderne skal omgående tages ud af drift og sendes til kontrol såfremt:
Ved visuel kontrol af kæder skal disse kasseres eller repareres når:
a) Mærkebrikken er faldet af eller er ulæselig.
b) Twisting (vridning), deformation og brud på kæder, komponenter og master links.

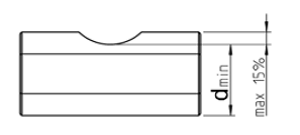

c) Forlængelse af kæden ved plastisk deformation (synlig forlængelse) af individuelle led med mere end 5% henvist til pitch af 3d. Max. tilladt slid samleleds bolt 15%

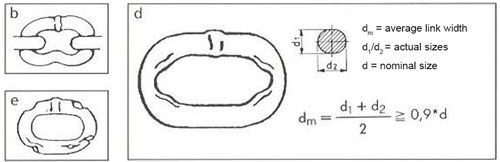

d) Slid på kædeled forårsaget af slid på ydersiden eller på kædeledenes forbindelses zone.
dm = gennemsnitlig leds diameter
d1/d2 = faktisk diameter
d = nominel diameter
Samleled og kroge må ikke være plastisk deformerede.
e) Revner, hak, riller, grube korrosion, misfarvning på grund af varme, bøjede eller snoede kæder og komponenter. Specielt kan dybe mærker i svejsezonen og skarpkantede riller ikke tillades.
Kontrol og reparation af kæder skal ske af en kompetent person.
Der skal føres journal.
Kontrolprocedure for kæder.
Kæder ophænges i kædereoler, rengøres om nødvendigt mekanisk, altså med stålbørste eller lign. Herefter olieres kæderne, dette sker bedst med en tynd syrefri olie, eller lignende, der sprayes på kæden i hele dens længde. Om nødvendigt anvendes en olievædet klud til at indsmøre kæden.
Vær særligt opmærksom på bevægelige dele som sikkerhedskroge og samleled, disse må ikke være rustet sammen eller på anden måde låst. Opløs evt. rust med en rustfjerner og vær omhyggelig med at oliere og bevæge disse. Kæder og samleled der er angrebet af rust hænges i en sektion for sig selv, således en efterfølgende særlig grundig kontrol kan ske af disse.
Kæderne kontrolleres én af gangen mens disse er ophængt.
Det sikres, at kæden hænger lige og der ikke har været nogle knuder eller lignende på kæden. Der må ikke være synlige deformationer og alle kædeled skal kunne bevæge sig frit.
Kæden gennemgås med AGON kontrolværktøj og kontrolleres for, slitage på diameter, mellem led og for plastisk deformation, se specialinstruktion for AGON kontrolværktøj.
Dette kræver et arbejdsbord, god belysning og en lup til rådighed.
Hver enkelt kæde kontrolleres grundigt for revner, hak, riller, grube korrosion, misfarvning på grund af varme, bøjede eller snoede kæder og komponenter. Specielt kan dybe mærker i svejsezonen og skarpkantede riller ikke tillades. Samleled og bolten i samleled inspiceres.
Kæder kasseres hvis disse fejl findes iht. AGON krav, visuel og funktionstest.
Det kontrolleres om mærkebrikken forefindes, evt. monteres en ny. Mærkebrikker mærkes/farvemarkeres iht. virksomhedens interne rutiner.
Der føres en journal.

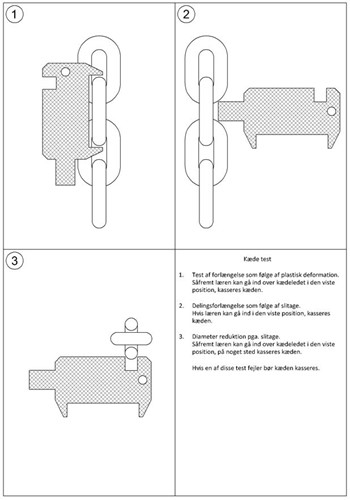

Figur 1 AGON kontrolværktøj
